產品用途

　　該系列控制板與本公司生產的各種型號晶閘管智能控制模塊或普通晶閘管模塊配合使用，實現恒流或恒壓控制功能。

　　產品特點

　　1、該控制板配合晶閘管智能模塊可實現恒流或恒壓控制功能，廣泛應用于電動機或發電機勵磁、蓄電池充電、各類電源等。

　　2、該控制板設計獨特、外型美觀，該控制板帶有金屬屏蔽罩可屏蔽干擾、保護控制板且方便安裝。

　　3、該控制板采用霍爾傳感器取樣，控制精度高(恒流、恒壓精度均≤1%)、穩定性好、采樣電路與控制電路隔離、安全可靠。

　　4、該系列恒流恒壓(閉環)控制板適應主電路額定輸入電壓范圍寬(交流380V、660V、1140V)。應按照銘牌中所標電壓對應使用。

　　技術參數

　　1、控制電源：+12±0.5V/1A、-12±0.5V /0.3A。

　　2、控制方式：DC0～10V或4～20mA。

　　3、工作環境溫度范圍：-25℃～+45℃;相對濕度：≤85%。

　　4、控制板周圍應干燥、通風、遠離熱源及強磁場干擾、無塵、無腐蝕性液體或氣體。

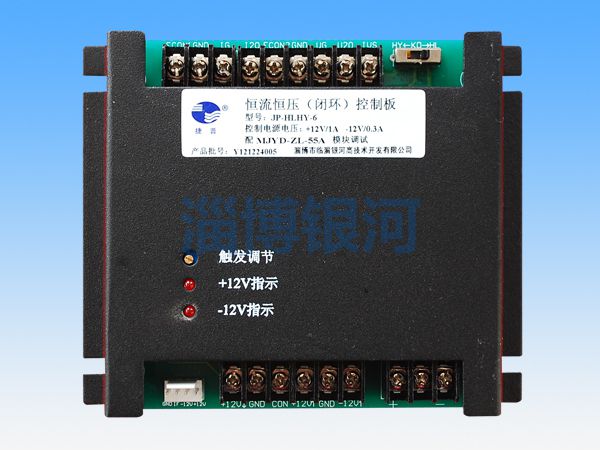

　　5、外形尺寸126mm×102mm×26mm，固定孔尺寸116mm×80mm(見圖1)。

　　6、重量：210g(含屏蔽罩)。

　　型號義釋

　　規格、型號

　　JP-HLHY-6

　　JP-HLHY-7

　　JP-HLHY-8
