介紹

　　1、概述：

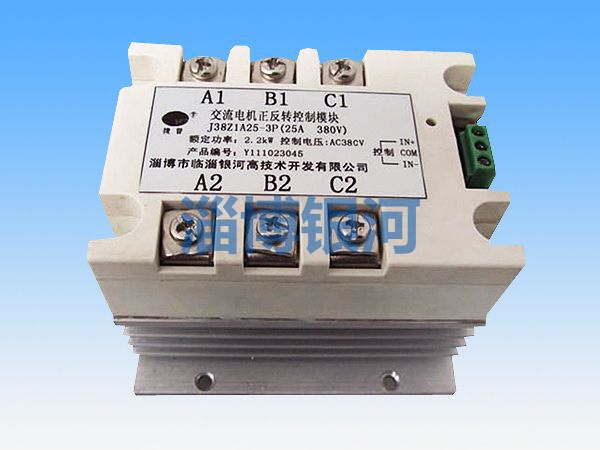

　　該模塊是一種新型的三相交流電機正反轉控制模塊，可用來控制22kW 以下三相交流異步電動機的正反轉換相，它采用的是三相三控電路，通過其中兩相電壓換相實現電機換向功能。主電源可輸入電壓范圍為300V-450V;內置的電子互鎖電路可有效防止在同一時間內正、反信號誤操作造成可控硅芯片短路，即在正轉狀態時切入反轉動作，電動機將停止工作;主電路采用增強型單向可控硅并聯技術，并設計有阻容吸收保護電路，具有較高的過電壓和瞬態浪涌電流保護能力;同時在進線端串接電感扼流圈，可有效抑制開機或切換瞬間的沖擊電流對可控硅芯片造成的損壞。

　　廣泛應用于所有電機需頻繁換向的機床控制、自動攻牙機、天車控制箱、行車控制、起重控制、自動生產線、閘門控制等場合，并成為傳統雙接觸器正反轉方案的升級換代產品。

　　2、特點：

　　(1)控制信號輸入電壓范圍寬：220V～380VAC/DC 或12V～36VAC/DC。

　　(2)內置的電子互鎖電路可有效防止在同一時間內正、反信號誤操作造成可控硅芯片短路。

　　(3)內置RC 阻容吸收過電壓保護電路和扼流電路。

　　(4)具有正、反轉工作指示燈，綠色表示正轉，紅色表示反轉。

　　(5)內置正反轉間隔時間控制程序(≥100mS)。

　　(6)主電路采用進口方形芯片、高級芯片支撐板，經特殊焊接工藝，保證焊接層無空洞，使用更可靠。

　　(7)采用DBC 板及其它高級導熱絕緣材料，導熱性能好，底板不帶電，保證使用安全。

　　(8)采用高級封裝材料，防暴、防潮性能更佳，外觀更漂亮。

　　(9)熱循環負載次數高于國家標準近10 倍，使用壽命長。

　　3、型號義釋：

　　4、型號、規格：

　　5、技術指標：

　　(1)模塊額定輸入電壓：380VAC，最高輸入電壓：450VAC;

　　(2)控制信號輸入方式：A:220-380VAC/DC N:12-36VAC/DC;

　　(3)控制電流<20mA;

　　(4)觸發方式：過零觸發;

　　(5)絕緣電壓≥2500VAC;

　　(6)正反轉換保護延時：≥100mS(內部控制);

　　(7)正、反轉工作指示燈，綠色表示正轉，紅色表示反轉;

　　(8)特殊電流及電壓規格，可按用戶要求協議定做。

　　模塊內部電聯結形式

　　使用注意事項

　　1、使用環境要求

　　(1)環境適應溫度攝氏-25℃～+45℃。

　　(2)工作場所要求干燥、通風、無塵、無腐蝕性氣體。

　　2、安裝要求

　　(1)根據散熱器結構把風機固定在散熱器上。

　　(2)在正反轉控制模塊的導熱底板表面和散熱器表面都均勻涂覆薄薄一層導熱硅脂，再用螺釘把模塊固定于散熱器上。注意每個螺釘用力要均等，以免拉裂塑料外殼。

　　(3)用接線端頭環帶將電纜銅線扎緊，最好再浸錫，以免接觸不良而附加發熱。然后套上絕緣熱縮管，用熱風或熱水使其加熱收縮。

　　(4)將接線端頭平放于正反轉控制模塊電極上，用螺釘緊固，保持良好平面壓力接觸。

　　3、正反轉控制模塊的保護

　　(1)過流保護

　　電力半導體器件(如晶閘管)熱容量小，自身抗過流的能力較弱，在故障時必須要有快速保護，借助于其他過流保護措施，才能保證晶閘管的安全。如外接快速熔斷器(以下簡稱快熔)、過電流繼電器或電流傳感器等方法?？烊劬哂信c半導體器件類似的熱特性，是一種較好的保護器件。以安裝方便，成本較低，保護效果好而被廣泛應用。

　　(2)過熱保護

　　散熱條件的好壞，將直接影響固態繼電器的可靠和安全，散熱效果越好、殼溫越低，則輸出功率越大。

　　小規格固態繼電器可采用自然冷卻的方式散熱，但大規格固態繼電器必須采用帶風機的強迫風冷或水冷的方式散熱。有條件的可在散熱器上安裝熱敏電阻，通過自動保護系統防止模塊過熱。

　　外形尺寸及控制信號
